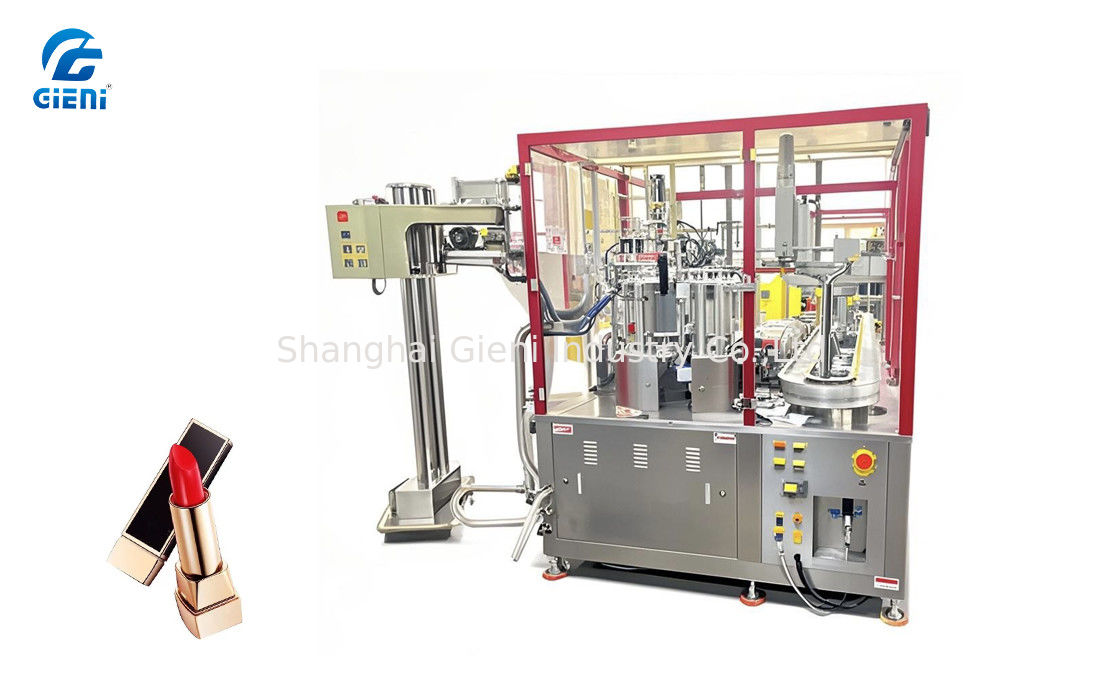

Machine de remplissage automatique de rouge à lèvres en silicone

1.cadre général

1.1 Conception structurelle

• Couverture de sécurité: base en aluminium avec une surface en acier chromée pour une résistance à la corrosion.
• Tableau, armoire électrique et portes: acier inoxydable SUS pour durabilité et hygiène.
• Des appui-pieds fixes; une station de chargement de matériaux amovible pour la portabilité.
• Colonnes de profil en aluminium selon la norme européenne avec portes en acier inoxydable.

1.2 Systèmes de propulsion

• Le moteur à cadran: technologie de rails circulaires en forme de U importée avec 28 moules en silicone anodisé; levage de plate-forme servo-contrôlé; composants dynamiques entièrement scellés; zone de refroidissement double isolée.
• Préchauffage: 2 appareils de chauffage Leister avec débit d'air et puissance thermique réglables; ascenseur à cylindre d'air; roue à main pour réglage de hauteur; chauffage réglé par minuterie;affichage numérique de la température PID (avec régulateur de vitesse du ventilateur).

1.3 Remplissage et transport

• Machine de remplissage: 1 x remplisseur à double buse mobile (servo-contrôlé par buse, avec mélange secondaire). 2 x réservoirs de 30 L (système de nettoyage externe). pompes à piston à raccordement rapide;chauffage en céramique pour un contrôle précis de la température. tuyaux à double couche chauffés électriquement (tuyau intérieur remplaçable pour les changements de couleur). pompe à piston servo-alimentée; vanne à aiguille contrôlée par cylindre d'air; agitateur de moteur AC.Contrôle par PLC avec interface écran tactile/bouton; deux options d'alimentation.
• Contrôle de la buse: ouverture/fermeture et mouvement à l'aide d'une bouteille d'air; buses chauffées; plateau de collecte SUS; mouvement du matériau contrôlé par une bouteille d'air.

1.4 Modules auxiliaires

• Réchauffement: éléments de chauffage importés de Suisse; réglage de la hauteur de la roue manuelle; réglage de la température à l'écran tactile; commande manuelle du ventilateur.
• Réfrigération: système de circulation de l'eau (-20°C maximum), compresseur de 8 HP, réfrigérant R404A. canaux de refroidissement sous table; air froid par tuyauterie; tunnel à double isolation.
• Décharge et traitement: mouvement X/Y contrôlé par un module industriel. 4 pinces de conteneur; rotation servo-alimentée; système de vide alimenté par une bouteille d'air (conception brevetée à double pinceau, force réglable, 8 ̊17.Compatibilité de diamètre de 1 mm)- Un convoyeur à chaîne flexible pour le transfert de moules.
• Resserrement: poignée contrôlée par cylindre d'air; rotation servo-alimentée; distribution contrôlée par couple.

2- Des commandes électriques

• Composants clés:
  • Contrôleur: Mitsubishi FX5U (Japon)
  • Écran tactile: Weinview 10" (Taiwan)
  • Servo moteurs: Mitsubishi (Japon)
  • Circulaire: technologie italienne / fabrication chinoise
  • Cylindres: Airtac (Taiwan/Japon)
  • Module de température: Japon
  • Moteurs: JSCC (Taiwan)

3. Spécifications de performance

• ApplicationsDes rouges à lèvres ordinaires, minces et miniatures.
• Produits: 1 000 à 1 300 pièces/heure (1 opérateur avec robot).
• Les services publics:
  • Puissance: 3 phases 5 fils, 380V/5060Hz, 23kW maximum
  • Pression de l'air ≥ 0,6 MBAR

4- Un kit standard

• 1 x Machine principale
• 1 x machine de remplissage
• Les moules et accessoires:
  • 112 x Moules en silicone
  • 1 jeu (4 pièces) x Priseuse
  • 16 x bases régulières de conteneurs
